看清每一牙,
理解整个连接。

精确螺纹建模 · 结构化网格 · 连接仿真

从牙型与配合,到接触、预紧与局部响应。
让细微的几何差异,成为可以研究的设计问题。

为螺纹连接的设计、分析与探索而构建。

精确几何 · M30 × 3.5拖动旋转

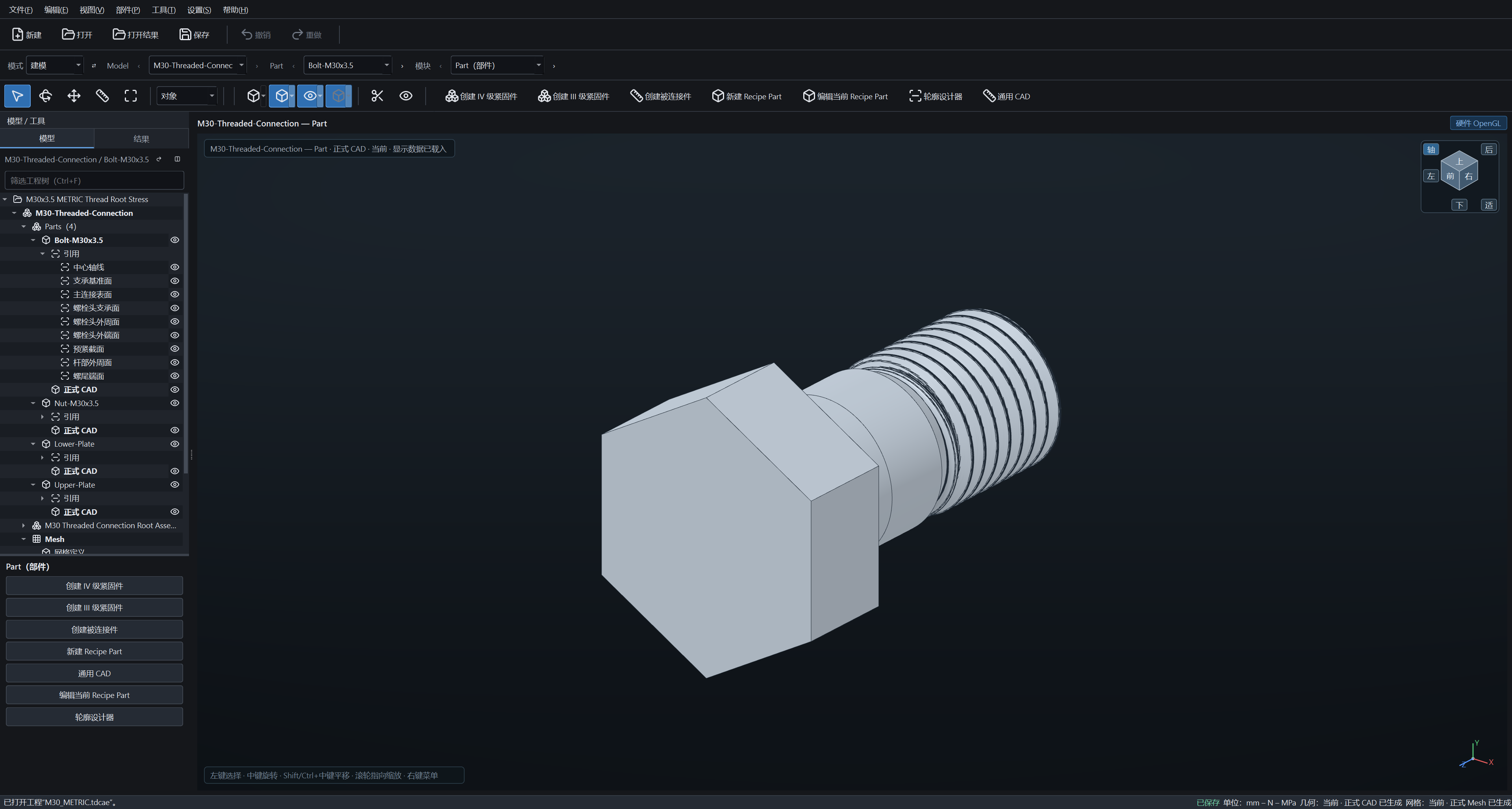

TD Forge 实际软件中的 M30 精确螺纹螺栓
螺纹的细节
连接的起点
同一几何,不同观察尺度。从牙型开始
THREAD DESIGNER® ENGINEERING SUITE 4.0
牙型与配合几何与网格分析与证据
向下探索

从一段轮廓,
定义一对配合。

牙型、传播方式与复合方案,各自拥有清晰的位置。内外轮廓一起设计,间隙与约束一起检查,让新的螺纹构想有一个精确的起点。

M30 × 3.5内外轮廓 / 轴向截面
131415r / mmP = 3.5 mm轴向位置 / mm
外螺纹内螺纹配合间隙
Metric

从标准轮廓,进入自己的设计。

从公制基本牙型出发,研究内外螺纹的尺寸、公差与配合。把设计参数与几何约束保留在同一个工程里。

紧密宽松

牙型角 60° · 螺距 3.5 mm

从标准配合,继续探索自定义轮廓、复合螺纹与特殊紧固件。

轮廓交互用于理解配合几何;间隙滑块不执行公差校核或有限元求解。

让几何、网格与载荷,
在同一个连接里相遇。

螺栓、螺母与被连接件共同构成分析对象。从零件定义到装配定位,再到网格和分析准备,每一步都保留工程上下文。

精确螺纹 / PARTM30 × 3.5
真实 M30 CAD 工作台

真实案例几何。牙根、牙侧与轴向分段构成可研究的实体。

先决定,
哪些细节值得保留。

选择等效或精确的连接表达。让牙根圆弧、螺纹段、光杆和支承结构各有定义,按问题选择合适的建模细度。

  • III / IV 级表达
  • 参数化紧固件
  • 内外配合设计

把零件放在一起,
也把设计意图留下。

共轴、面对齐、偏移与螺母相位,让装配位置可以检查、调整和继续编辑。剖切与拆解帮助看清结构内部。

  • 定位关系
  • CAD 导入
  • 剖切与拆解

在需要理解的地方,
留下足够的分辨率。

精确螺纹与结构化六面体网格相连。牙根细节、区域过渡与质量检查共同组织离散,让网格承担工程含义。

  • 结构化 HEX8
  • 相容混合过渡
  • 质量与区域检查

连接的工作状态,
从预紧开始。

材料、摩擦接触、预紧、边界与外载共同组成分析。沿分析步观察响应,把局部应力与整个连接的状态联系起来。

  • 静力与非线性
  • CalculiX 求解
  • Abaqus 互操作

一个牙型的变化,
值得怎样的比较?

M30 × 3.5,四零件连接。保持材料、载荷、接触与网格策略一致,比较 M 与 MJ 配套牙型。让变化对应原因,让结论回到条件。

把响应,放回连接内部。

剖开结构,观察应力如何经过每一牙。
从等效应力到塑性应变,让局部热点有迹可循。

M30 × 3.5 Metric · 10.9 级螺栓

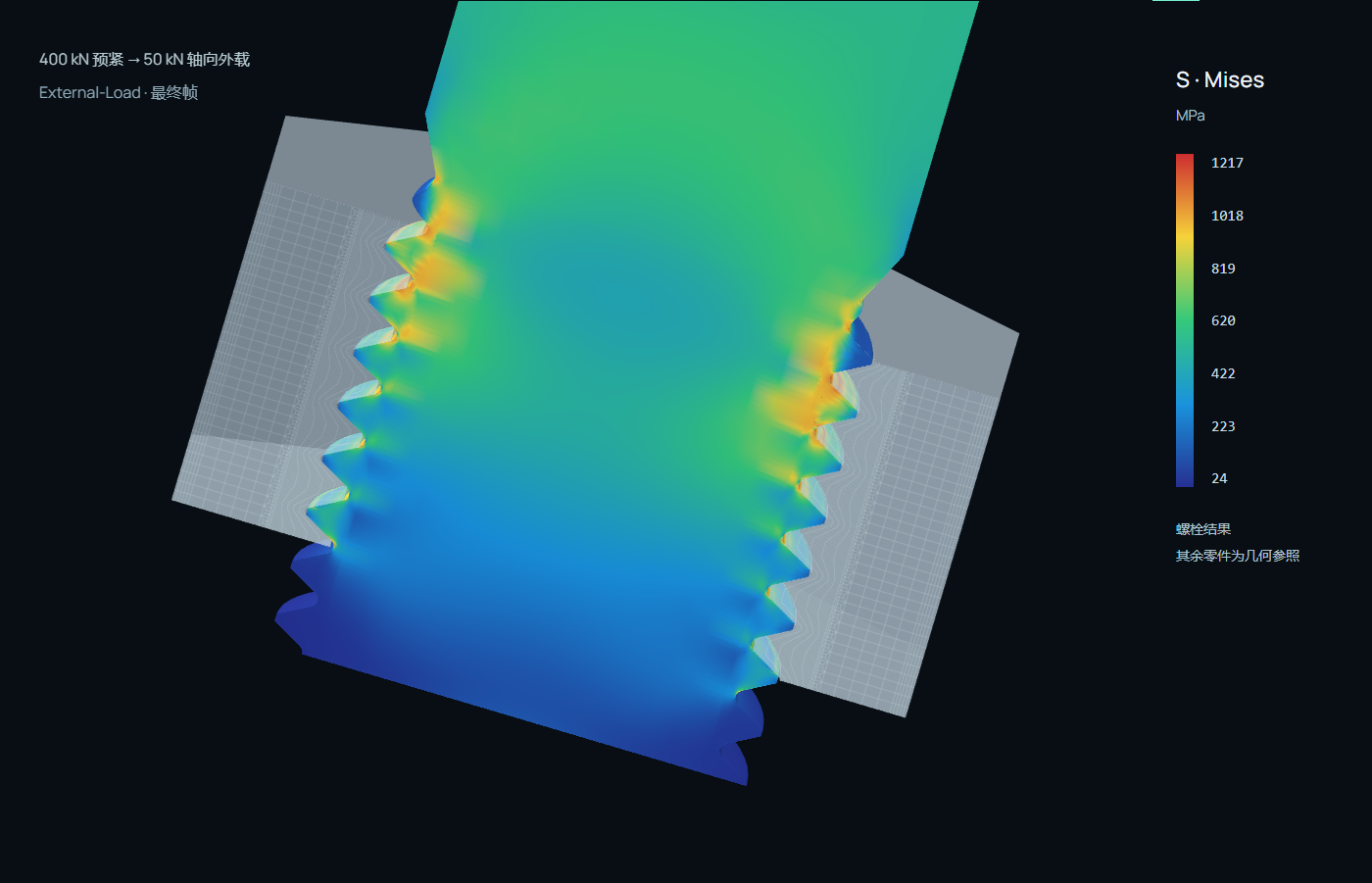

M30 螺栓外载步真实等效应力剖切云图,牙根局部出现高响应区域
400 kN 预紧 → 50 kN 轴向外载External-Load · 最终帧

已保存案例的真实场数据 · 网页结果视图

沿啮合牙根,观察局部响应。

应力集中指标 Kt
0.01.32.63.95.2123456啮合牙序号M · 第 1 牙 · 4.555M · 第 2 牙 · 2.984M · 第 3 牙 · 1.781M · 第 4 牙 · 1.368M · 第 5 牙 · 1.173M · 第 6 牙 · 0.925MJ · 第 1 牙 · 4.230MJ · 第 2 牙 · 2.801MJ · 第 3 牙 · 1.691MJ · 第 4 牙 · 1.302MJ · 第 5 牙 · 1.120MJ · 第 6 牙 · 0.895
M · 公制牙型MJ · 圆弧牙根

案例原始结果 · 两组配套内外牙型 · 同工况比较

查看工况、指标与适用范围

线弹性案例以六个完整啮合外螺纹牙底的最大积分点 S33,按该步计算得到的螺栓轴力与各牙型实际牙底面积归一化。第二步采用 FIX_LENGTH 后施加轴向外载。局部弹性峰值不直接用于强度合格判断。

弹塑性案例仅螺栓采用代表性的 10.9 级材料曲线,螺母与板件保持弹性。屈服后的应力放大不作为线弹性 Kt;塑性对比优先观察牙根 p99 PEEQ 与塑性区范围。峰值塑性应变仍对网格尺寸敏感。

网页读取已保存的 Abaqus 案例数据,不实时求解。具体结果仅对应本案例条件。

细节有位置,
工作有连续性。

在同一工程里组织零件、装配、网格与分析。把视野留给结构,让参数、任务与结果在需要时展开。

M30 精确螺纹、参数化零件与工程树。实际桌面界面 · 示例工程

建模与仿真,共用一套工程。

PartAssemblyMeshAnalysisResults

把设计意图,
推进成工程动作。

咨询、审查、操作。AI 与当前工程中的对象、参数和任务相连,帮你从“想研究什么”走到“下一步怎样做”。

理解工程上下文

围绕选中的零件、网格、分析与结果展开问答,减少反复描述。

让变更先可见

操作前看清影响,在确认的任务范围内推进,并保留可核对的操作记录。

把研究串成过程

从方案准备、任务执行到结果比较,让重复工作形成可继续的流程。

AI 为可选协作能力,按用户配置连接模型服务。

工程协作演示
研究任务

比较 M30 的 M 与 MJ 牙型。保持工况一致,检查网格,再整理牙根响应。

从一个目标,展开可核对的工程步骤。

  1. 读取工程与条件

    确认两组牙型、材料与载荷基线。

    准备
  2. 预览本次操作

    建立对比任务,保留原始方案。

    待开始
  3. 核对网格与结果

    检查案例记录,读取对应分析步。

    待开始
  4. 整理比较依据

    关联牙根响应、收敛与解释条件。

    待开始

预设交互演示;不连接模型服务、不运行求解器。

把一次分析,
打开成更大的设计空间。

从一个模型的响应,走向一组方案的理解。TD Forge 的产品方向,是让几何设计、分析准备与工程判断持续相连。

探索

让参数变化,对应设计选择。

围绕牙型、牙根、旋合长度与预紧方案,展开参数研究、灵敏度分析与优化。保留基准,比较收益,也比较代价。

推进

让重复工作,成为可继续的流程。

更丰富的建模与混合网格,更自动的收敛研究、工况组织和任务编排,把精力留给真正需要判断的问题。

连接

让局部响应,回到完整的工程证据。

向逐牙载荷、接触与塑性研究、专业后处理和可复核报告延伸,并逐步连接设计校核、知识数据与试验结果。

让局部细节,连接完整的工程条件。

Forge 聚焦一牙、一段旋合区的几何与响应。套件协作从核对同一连接的尺寸、载荷与验证条件开始。

尺寸与设计依据
TD Atlas 支持螺纹尺寸与建模知识,TD Axiom 建立标准校核与设计基准,为细部研究明确输入背景。
局部与整体分析
TD Nexus 面向复杂结构与连接群,Forge 面向精细螺纹。两种尺度的结果需要在一致的工况与边界条件下对照,才能讨论局部响应与整体传力的关系。
试验与使用条件
TD Sense 组织独立试验与分析。协作规划中,TD Cadence 的装配过程记录、TD Sentinel 的服役观察可为后续分析提供条件参考。

跨产品数据协作属于套件规划方向,具体接入以正式发布说明为准。

下一处螺纹细节,
值得被认真理解。

与产品团队交流结构、牙型设计或连接分析需求。
